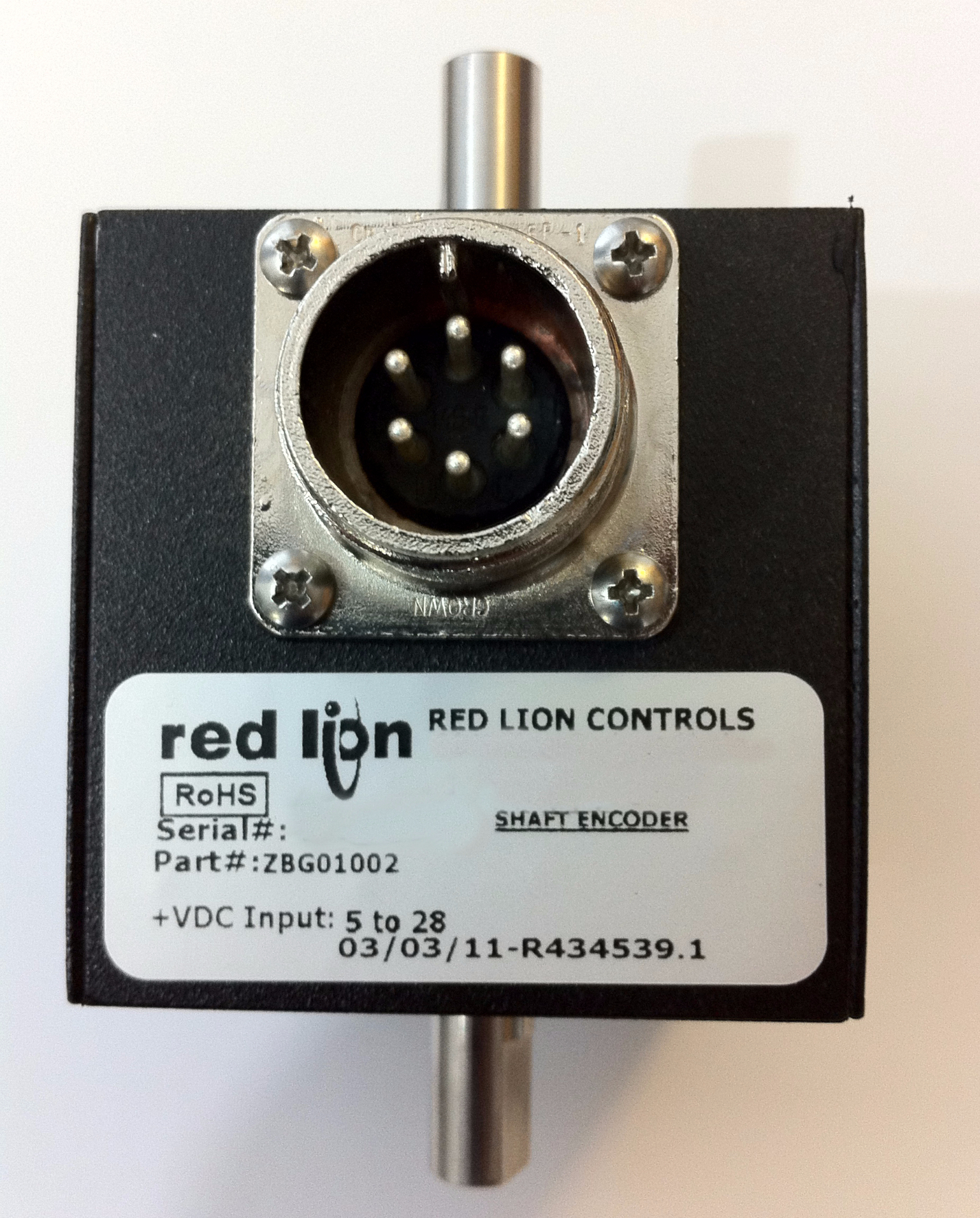

Encodeur Tachymètre REDLION

Les unités contiennent une source de lumière D.E.L. et un capteur photo qui scanne , un disque fendu montée sur un arbre. Un circuit amplificateur de formation d'impulsions interne délivre un signal impulsionnel rectangulaire à partir de la sortie d'amortissement de courant en réponse aux fentes passant lors de sa rotation . Ils peuvent être directement couplés à un arbre de la machine par l'intermédiaire d'un soufflet flexible , élastique , ou un couplage de type à manchon en caoutchouc qui permet un désalignement axial et radial. Ils peuvent également être couplés à des courroies d’entraînements d'instruments léger. Les courroies d'entraînements crantée permettent des rapport de vitesse commodes qui peuvent être utiles pour obtenir des taux de PPR non standard.

ALIMENTATION:

  • +4.75 to +28 VDC @ 80 mA max. from 0 °C to 85 °C
  • +4.75 to +24 VDC @ 80 mA max. from 0 °C to 100 °C

PPR DISPONIBLES:

  • 10, 60, 100, 120, 500, 600, 1000, 1200 PPR

CONNECTEURS:

  • 6-Pin MS Connecteur
  • 8-PinM12 Connecteur
